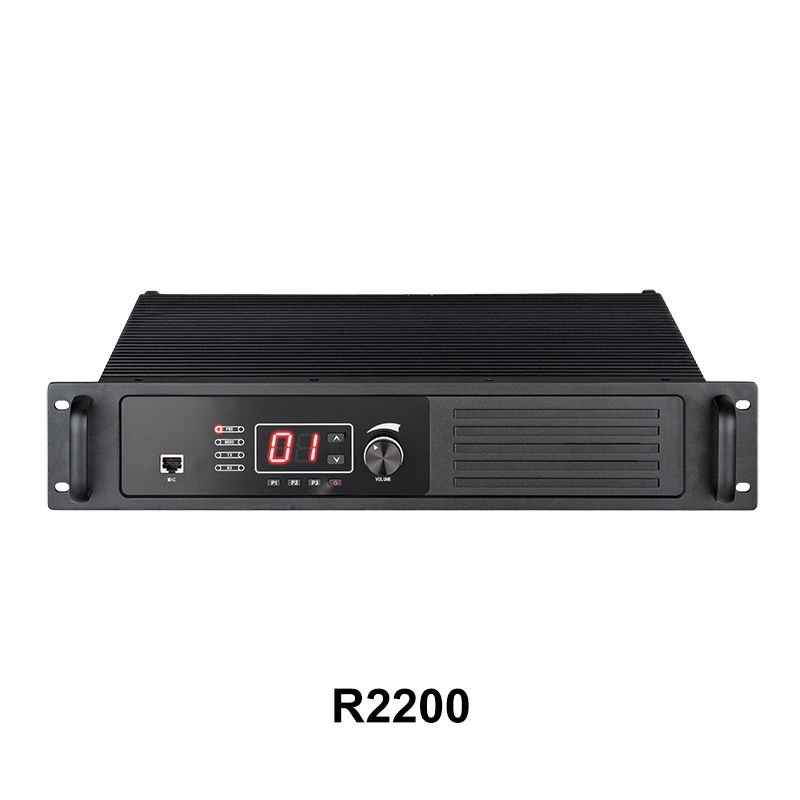

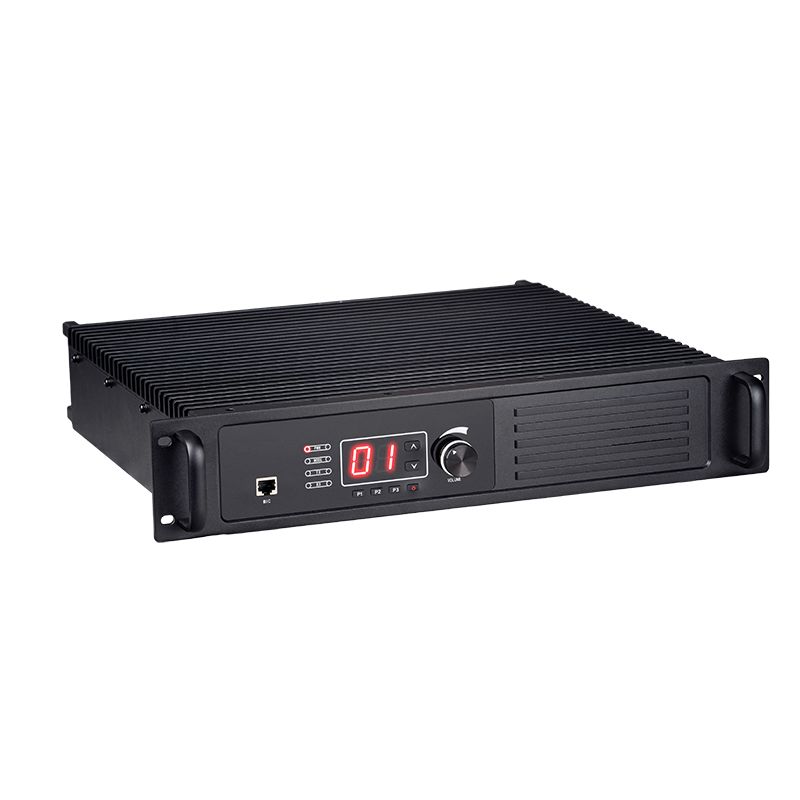

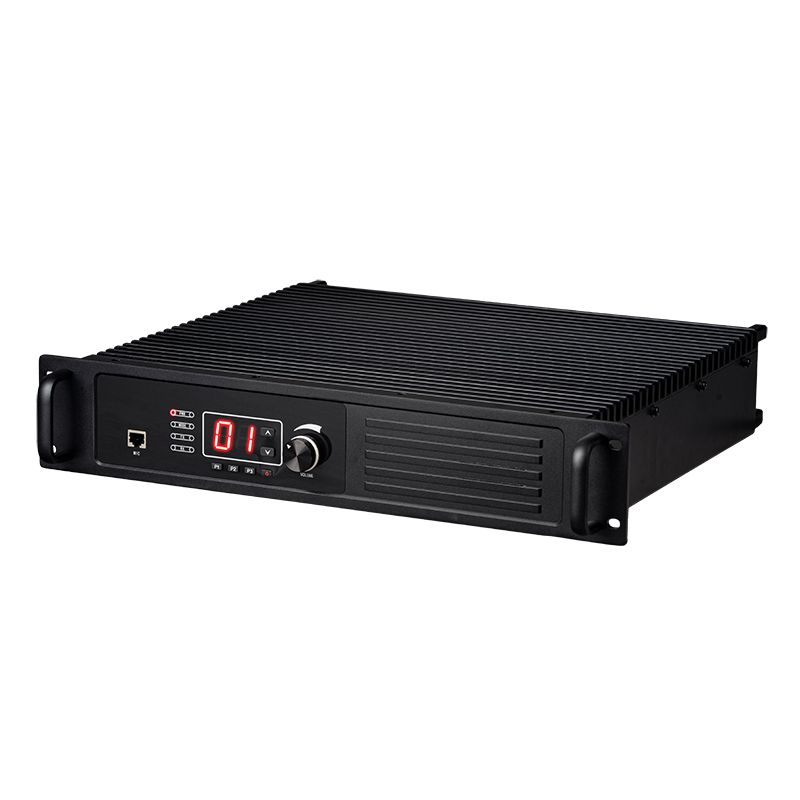

Der Repeater der R2200-Serie wurde unter Berücksichtigung der strengen Anforderungen der öffentlichen Sicherheit, der Versorgungswirtschaft, des Transportwesens, der Energieindustrie und von Notfallrettungseinsätzen entwickelt und stellt sicher, dass die Kommunikation verzögerungsfrei und zuverlässig bleibt.
Für öffentliche Sicherheitsbehörden ist dieses Gerät von entscheidender Bedeutung, um schnelle Reaktionen zu koordinieren und die Sicherheit sowohl der Öffentlichkeit als auch des Notfallpersonals zu gewährleisten. Im Versorgungssektor unterstützt es den kontinuierlichen und effizienten Betrieb kritischer Infrastruktur.
Für den Transport- und Energiesektor stellt der Repeater ein zuverlässiges Kommunikationsrückgrat dar, das für die Koordination und Verwaltung komplexer logistischer und betrieblicher Aufgaben von entscheidender Bedeutung ist.
Bei Notfallrettungseinsätzen ist der Repeater der R2200-Serie unverzichtbar, um eine klare und konsistente Kommunikation zwischen den Rettungsteams aufrechtzuerhalten und so die Effizienz und Effektivität der Rettungsbemühungen zu verbessern.
Produktspezifikation:
Allgemein | |
Frequenzbereich | UHF1: 400-470 MHz; |
UHF2: 450-520 MHz; | |
UHF3: 350-400 MHz | |
UKW: 136–174 MHz | |
Kanalkapazität | 500 |
Zonenkapazität | 32 (MAX. 32 Kanäle pro Zone) |
Abmessungen (LxBxH) | 420×483×132,5mm |
Gewicht | 15 kg |
Eingangsleistung (AC) | 110V/220V |
Eingangsspannung (DC) | 13,6 V ± 15 % |
Strom (Standby) | <800mA |
Strom(Senden) | <11A |
Strom (Empfangen) | <1900mA |
Frequenzstabilität | ±0,5 ppm |
Antennenimpedanz | 50Ω |
Vocoder-Typ | AMBE+2 |
RF-Verbindung | Tx(N)、Rx(N) |
Anzeige | Nixie-Röhre |
Trunking-Controller | |
CPU | Freescale i.mx6Q 4Core |
RAM | 1G DDR3 |
ROM | 8G |
SD-Anschluss | Micro SD, max. 128 GB |
Anzeigeschnittstelle | 24bit_RGB |
USB-Anschluss | Mini-USB2.0 (OTG) |
Netzwerkschnittstelle | 10/100/1000 Mbit/s Ethernet |
Unterstützte Systemtypen | DMR-Trunking-System |
Konventionelles DMR-IP-Verbindungssystem | |
Konventionelles Digital-/Analogsystem | |
Empfänger | |
Kanalabstand | 6,25 kHz / 12,5 kHz / 25 kHz |
Empfindlichkeit Analog | 0,3 μV (12 dB SINAD) |
0,22 μV (typ.) (12 dB SINAD) | |
0,4 μV (20 dB SINAD) | |
Empfindlichkeit Digital | 0,28 μV (3 % BER bei 12,5 kHz) |
0,3 μV (3 % BER bei 6,25 kHz) | |
Kanalselektiv | 62 dB bei 6,25 kHz |
70 dB bei 12,5 kHz | |
75 dB bei 25 kHz | |
Intermodulation | 70 dB |
Block | 95 dB |
Unterdrückung von Fehlreaktionen | 90 dB |
Audio-Ausgangsleistung (<5 %) | 2,0 W / 8 Ω |
Leitungsgebundene Störemission | <-57 dBm |
Sender | |
Ausgangsleistung | 5~50W |
Kanalabstand | 6,25 kHz / 12,5 kHz / 25 kHz |
Emission falsch | -36 dBm (≤1 GHz) |
-30 dBm (>1 GHz) | |
FM-Modulation | 16K0F3E bei 25 kHz |
11K0F3E bei 12,5 kHz | |
4FSK Digitale Modulation | Nur Daten 7K60FXD bei 12,5 kHz |
Sprache und Daten 7K60FXW@12,5 kHz | |
Nur Daten 4K00F1D@6,25 kHz | |
Sprache und Daten 4K00F1W bei 6,25 kHz | |
Audioverzerrung | ≤3 % |
Audioantwort | +1 ~ -3dB |
FM Brummen und Rauschen | 40 dB bei 12,5 kHz |
45 dB bei 25 kHz | |
* Die oben genannten Spezifikationen wurden gemäß den geltenden Normen getestet. Aufgrund der kontinuierlichen Weiterentwicklung der Technologie können die oben genannten Indexdaten ohne vorherige Ankündigung geändert werden. |
Fortschrittliche Hochfrequenztechnologie
Die TS-R2000-Serie nutzt eine neue Generation der Hochfrequenztechnologie mit hoher Empfindlichkeit und hoher Rauschunterdrückung. Mit der digitalen Fehlerkorrekturfunktion des Vocoders kann eine klare Stimme auch in rauesten lauten Umgebungen weitergeleitet werden.
Die TS-R2000-Serie verfügt über eine hervorragende Hochfrequenz-Sendeeinheit und ein hocheffizientes Leistungsverstärkermodul. Durch ein großflächiges Wärmeableitungsdesign aus Aluminiumlegierung kann kontinuierlich eine hohe Leistung von 50 W abgegeben werden. Gleichzeitig hat diese Serie den beschleunigten Lebensdauertest erfolgreich bestanden und bietet wetterunabhängige und zuverlässige Kommunikation mit hervorragender Qualität.
Mehrere Kommunikationsstandards: NXDN/DMR
Die TS-R2000-Serie unterstützt digitale und analoge Kommunikation und ermöglicht so ein einfaches Upgrade von analog auf digital.
Die TS-R2000-Serie nutzt fortschrittliche Signalverarbeitungstechnologie. Im NXDN-Protokoll wird eine Kanalbandbreite von 6,25 kHz für die Kommunikation im FDMA-Modus verwendet, und im DMR-Protokoll wird eine Kanalbandbreite von 12,5 kHz für die Kommunikation im TDMA-Modus verwendet, was die Spektrumsnutzungsrate erheblich verbessert.
Modularer Aufbau
TS-R2000 basiert auf einem modularen Designkonzept. Die Steuereinheit, die Sendereinheit und die Empfängereinheit sind unabhängig voneinander, was die Zuverlässigkeit der gesamten Maschine erheblich verbessert. Es verfügt über ein integriertes professionelles Netzteil und bietet Platz für die Installation eines Duplexers.
Integrierter Trunking-Controller
Die TS-R2000 2U-Serie kann als integrierter Trunking-Controller verwendet werden. Der Controller verfügt über einen hochzuverlässigen 4-Kern-Prozessor mit hoher Effizienz und schnellerer Verarbeitungsgeschwindigkeit, sodass zwischen dem Upgrade des herkömmlichen herkömmlichen drahtlosen Kommunikationssystems und dem drahtlosen Kommunikationssystem mit digitalem Trunking eine perfekte nahtlose Verbindung erzielt und die Kommunikationsreichweite und -nutzung des drahtlosen Kommunikationssystems erweitert werden kann Funktion.
Die TS-R2000 2U-Serie kann ein herkömmliches IP-Verbindungssystem und ein digitales Trunking-System aufbauen. Zusätzlich zur drahtlosen Kommunikationsfunktion verfügt es über Positionierungs-, Planungs- und andere Funktionen. Das System unterstützt eine Vielzahl von Datenverbindungen wie kabelgebundene Netzwerke, Wireless Bridge, 4G Wireless und Satellit, wodurch die Schwierigkeit bei Design und Konstruktion verringert und die tatsächlichen Bedingungen professioneller Benutzer flexibel angepasst werden können.
Kanalanzeige
Verwendet ein Nixie-Röhren-Display zur Anzeige der Kanalnummer.
Eingebauter Lautsprecher, externes Mikrofon
Unsere Inspektions- und Verpackungsabteilung:
Wir sind bestrebt, Zwei-Wege-Radioprodukte von höchster Qualität zu liefern und stellen durch strenge Inspektions- und Verpackungsprozesse sicher, dass jedes Produkt den höchsten Standards entspricht. Unser Inspektions- und Verpackungsteam trägt die Verantwortung dafür, dass Kunden zuverlässige Produkte erhalten und ein sorgenfreies Benutzererlebnis bieten.
Inspektionsprozess:
1 、 Sichtprüfung: Jedes Funkgerät wird einer gründlichen Sichtprüfung unterzogen, um eine makellose Ästhetik sicherzustellen, die mit dem Markenimage des Unternehmens übereinstimmt.
2、Funktionstests: Unser Inspektionsteam führt an jedem Funkgerät umfassende Funktionstests durch, um sicherzustellen, dass alle Funktionen ordnungsgemäß funktionieren. Dazu gehören wichtige Funktionen wie Audioqualität, Signalstärke und Kanalumschaltung.
3、Haltbarkeitstests: Produkte werden Haltbarkeitstests unterzogen, um sicherzustellen, dass sie unter verschiedenen Umgebungsbedingungen, einschließlich extremer Temperaturen, Feuchtigkeit und Vibrationen, ordnungsgemäß funktionieren.
4、Testen der Batterieleistung: Die Batterielebensdauer ist entscheidend für die Funkleistung. Die Batterien werden strengen Leistungstests unterzogen, um eine zuverlässige und längere Nutzung sicherzustellen.
Verpackungsprozess:
1 、 Antistatische Verpackung: Jedes Radio wird einer antistatischen Verpackung unterzogen, um elektrostatische Schäden während des Transports zu verhindern.
2、Umweltfreundliche Verpackung: Unsere Verpackungsmaterialien sind der Nachhaltigkeit verpflichtet und entsprechen internationalen Umweltstandards.
3、Stoßfeste Verpackung: Während des Transports wird eine professionelle stoßfeste Verpackung eingesetzt, um Schäden an den Produkten zu vermeiden.
4、Integritätsprüfung: Das Verpackungsteam führt eine abschließende Integritätsprüfung durch, um sicherzustellen, dass die Produkte nach dem Verpackungsprozess intakt und unbeschädigt bleiben.
Unsere Inspektions- und Verpackungsprozesse zielen darauf ab, die Erwartungen der Kunden zu übertreffen und sicherzustellen, dass jedes erhaltene Funkgerät strengen Tests und einer sorgfältigen Verpackung als hochwertiges Produkt unterzogen wurde.
